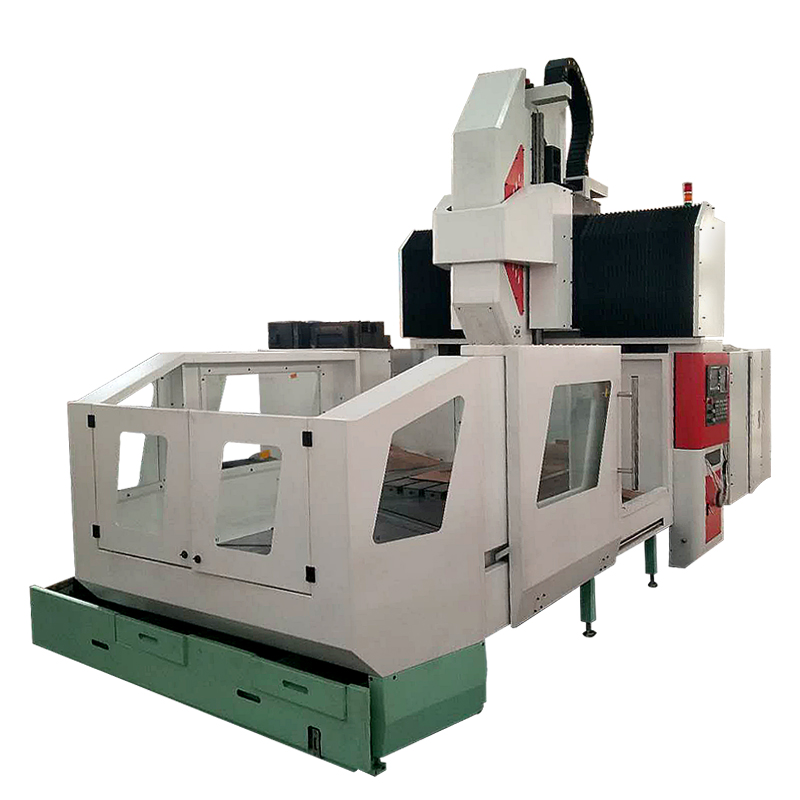

GL3016数控龙门加工中心

GL3016数控龙门加工中心主要用于平面、法兰、阀门、结构件和孔的加工。广泛应用于机械制造行业各种、箱体类、机架类等复杂零件的粗、精加工,该机床可实现立式铣头横向(Y轴)、垂直运动(Z轴)与工作台纵向运动(X轴)的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。整机采用龙门框架结构,刚性高、精度保持性好,是性价比高的设备。

咨询热线:
15763229191

产品详情

Product Details

GL3016数控龙门加工中心技术参数:

产 品 型 号单 位GL3016
工作台工作台尺寸mm1400×3000
两立柱间距离mm1600
允许荷重Kg5000
T型槽尺寸mm×个22×7
加工范围工作台行程——X轴mm2200
 (滑鞍行程) ——Y轴mm1500
主轴行程 ——Z轴mm700
主轴端面至mm850
工作台面距离mm150
主  轴锥孔(7:24)
BT50-Φ155
转数范围r/min40~6000
输出扭矩N·m116
主轴电机功率kW18.5
进  给切削进给速度范围mm/min1~10000
快速移动X轴m/min20
Y轴20
Z轴16
三轴电机X轴KW/NM5.9/28
Y轴5.9/28
Z轴5.9/28
三轴丝杆X轴mmΦ63-16
Y轴Φ50-12
Z轴Φ40-12
三轴线轨X轴mm2-55
Y轴3-45
Z轴4-45
机床X轴执行标准:mm0.025
定位精度Y轴JB/T8771.4-19980.02

Z轴
0.015
重复X轴执行标准:mm0.014
定位精度Y轴JB/T8771.4-19980.012

Z轴
0.01
主机重量Kg18000
电气总容量KVA48
机床轮廓尺寸mm8300×3050×4100
