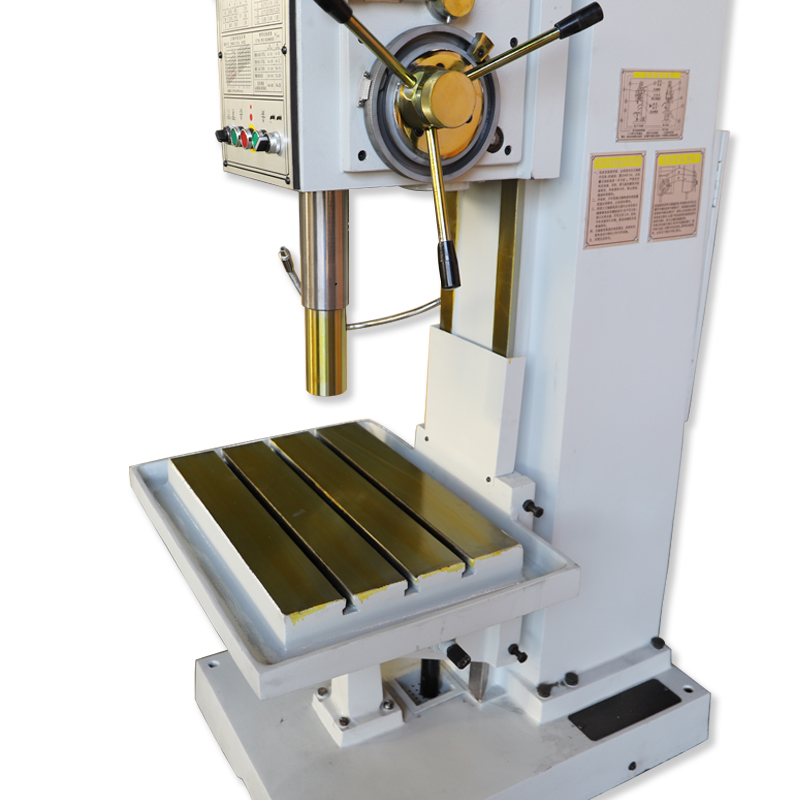

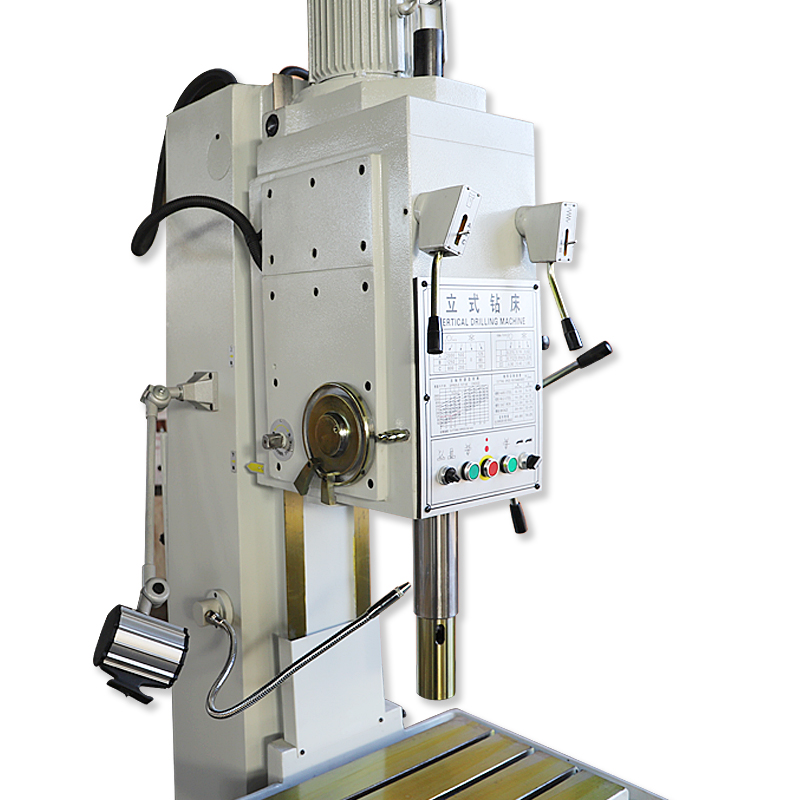

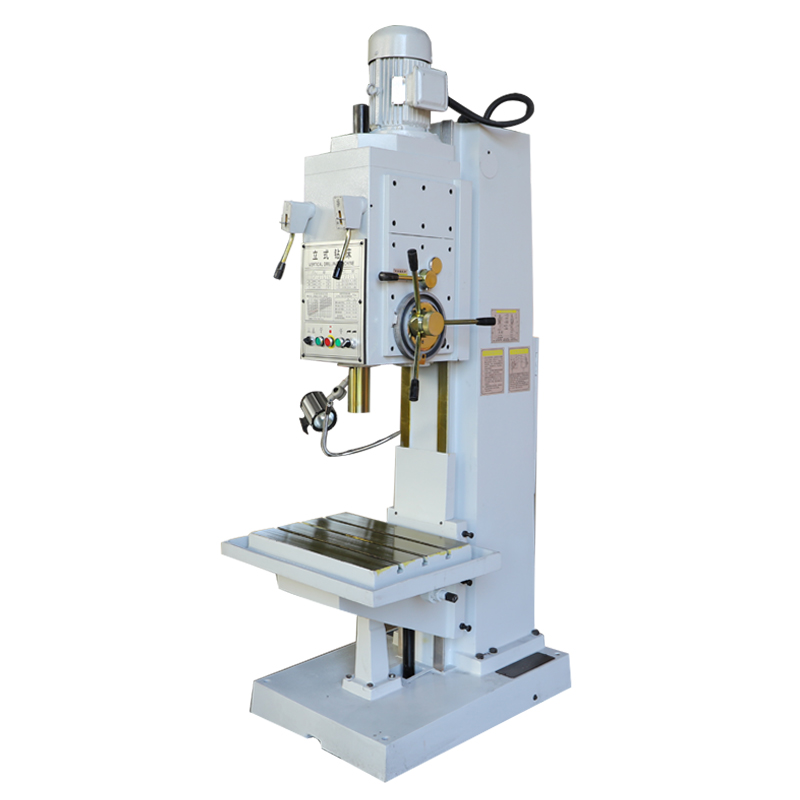

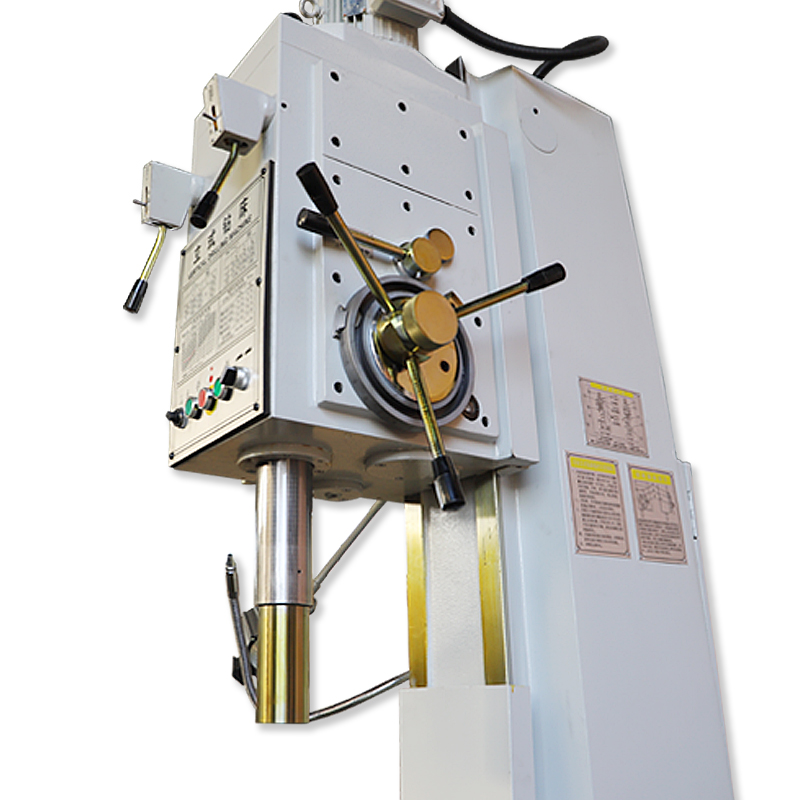

Z5125立式钻床

Z5125立式钻床固定工作台为十字工作台能纵横、 升降手动进给。本机床除用于钻孔外,还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。

咨询热线:
15763229191

产品详情

Product Details

Z5125立式钻床特点:

刀具和工件的运动是由执行件带动的,执行件的运动是由传动链现的。各类所需的运动不同,其传动系统中的传动链也不相同。立式钻床的传动系统是实现立式钻床加工过程全部成形运动和辅助运动的传动装置的总和,其两端是执行件和动力源。

执行件和动力源与传动装置按一定的规律排列组成传动链,即传动链是使动力源与执行件以及两个有关的执行件保持运动联系的一系列顺序排列的传动件。这些传动件相结合形成了一定的传动联系。联系动力源和执行件的传动链,称为外联系传动链:联系两个执行件间的传动链,称为内联系传动链。立式钻床的传动系统就是由各种传动链组成的。传动链则是按一定的功能要求依据传动原理构成的。


Z5125立式钻床技术参数:

主要技术参数Z5125
钻孔直径mm25
主轴进给抗力N9000
主轴扭矩N.m160
主电机功率kw2.2
主锥孔锥度NO3
主轴转速r.p.m50-2000(9级)
主轴每转进给量mm/rev0.056 -1.80(9级)
主轴行程mm200
主轴箱行程mm200
主轴跨距mm280
工作台行程(手动)mm310
主轴端面至工作台距离 mm710
工作台尺寸 mm400×550
机床重量kg950/1100
外形尺寸mm960×800×2290
包装箱尺寸mm1300×1080×2420
