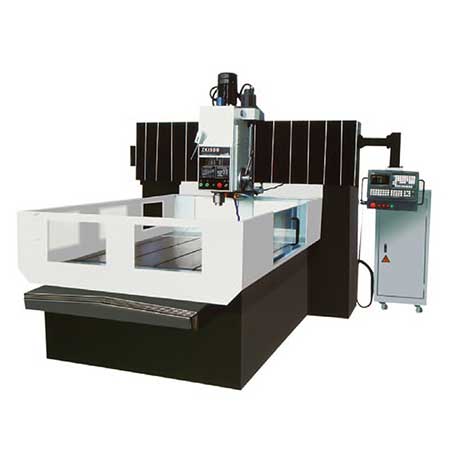

ZK数控龙门钻床

ZK数控龙门钻床
该系列钻床可完成钻、扩、铰、锪、攻丝等工序，适用于大中型管板、盘类、壳体类等零件及模具的批量加工。
数控系统编程简单，操作方便，实用可靠(根据用户需求可选配不同档次的数控系统——广州数控、西门子等)。

咨询热线：

15763229191

ZK数控龙门钻床技术参数：

产品规格主要技术规格						ZK1000	ZK1500	ZK2015	ZK2000	ZK3025
钻孔直径					mm	40（50）	40（50）	40（50）	40（50）	40（50）
进给抗力					N	16000（20000）	16000（20000）	16000（20000）	16000（20000）	16000（20000）
主轴输出扭矩					Nm	350（400）	350（400）	350（400）	350（400）	350（400）
主轴孔锥度				标配		BT40	BT40	BT40	BT40	BT40
主轴孔锥度				可选	Morse	4（5）	4（5）	4（5）	4（5）	4（5）
换刀方式				标配		气动换刀	气动换刀	气动换刀	气动换刀	气动换刀
换刀方式				可选		手动换刀	手动换刀	手动换刀	手动换刀	手动换刀
主电机功率					Kw	4	4	4	4	4
主轴变速范围					r/min	31.5-1400（12级变速）
进给范围		工进	X、Y轴		mm/min	0.6-3000	0.6-3000	0.6-3000	0.6-3000	0.6-3000
		工进	Z轴		mm/min	0.3-2000	0.3-2000	0.3-2000	0.3-2000	0.3-2000
		快进	X、Y轴		mm/min	3000-8000	3000-8000	3000-8000	3000-8000	3000-8000
		快进	Z轴		mm/min	1500-4000	1500-4000	1500-4000	1500-4000	1500-4000
主轴箱行程					mm	250	250	250	250	250
各轴行程	工作台X轴				mm	1000	1500	2000	2000	3000
	工作台Y轴				mm	1000	1500	1500	2000	2500
	主轴Z轴				mm	250	250	250	250	250
主轴端面至工作台距离					mm	180-680（90-590）	180-680（90-590）	180-680（90-590）	180-680（90-590）	180-680（90-590）
控制方式						三轴数控，X、Y轴联动
工作台尺寸					mm	1390×1140	1700×1500	2200×1500	2230×2010	3200×2500
工作台面积					mm	1250×1000	1560×1360	2060×1360	2060×1860	3060×2360
定位精度（X、Y）					mm	0.05/500	0.05/500	0.05/500	0.05/500	0.05/500
重复定位精度（X、Y）					mm	0.02/500	0.02/500	0.02/500	0.02/500	0.02/500
外形尺寸					mm	2946×1900×2460	3970×2350×2460	5518×2350×2460	5548×3050×2460	6900×3350×2460
机床重量					㎏	8600	11500	13800	15900	28500
